Реализация проекта колонок WTM813 Алексея Александрова
После первого пробного своего собственного проекта акустической системы (т.е. колонок), я решил попробовать реализовать чужой интересный проект. Выбор пал на проект Алексея Александрова WTM813.
Очень часто аудио-сайты уходят в небытие, поэтому сохранил страничку проекта с авторского сайта в pdf на всякий случай.
Дублировать авторское описание проекта не стану. Все технические подробности и размеры можно найти или на сайте или в pdf-ке.

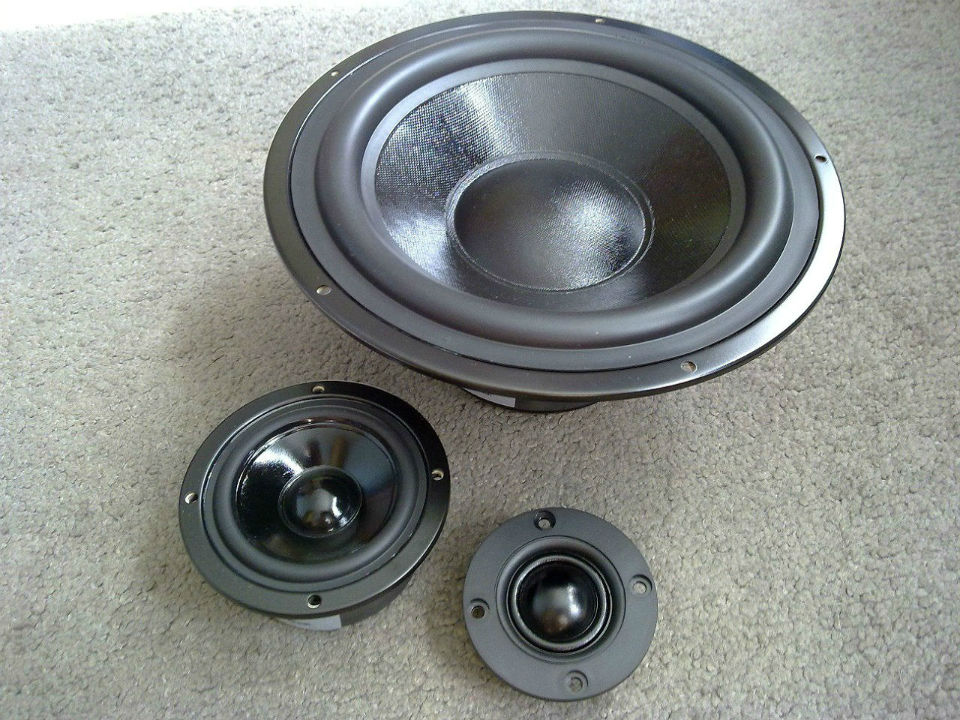

Динамики используются не самые дорогие, отзывы были интересными, поэтому я решил попробовать.
Для упрощения создания и с целью поддержки автора проекта, я заказал детали к фильтрам у самого Алексея.
Корпус в расчетах автора должен изготавливаться из 16мм МДФ. Но МДФ неудобен тем, что его надо отделывать пленкой после изготовления корпуса, а перед этим шпатлевать, шкурить. Это не входило в мои планы. Поэтому я делал из ламинированного ДСП.
Учитывая, что ДСП 16мм редкий и на выбор есть мало цветов, делал из 18мм. Пришлось пересчитать объем ящика. Постарался максимально близко попасть. Как написал автор, лицевую панель менять в размерах нельзя. Поэтому для компенсации более толстых стенок я увеличивал глубину.
Далее все просто - заказал роспил ламинированного дсп в компании, которая занимается раскроем - ВиЯр. Да, у них надо покупать сразу кратно листам - 2700х2000. Идея была сделать тумбу под телевизор и акустику из одного материала, чтобы было красиво, поэтому лишнего материала не осталось.
Вот расчет под кромку 1мм и толщину 18мм ДСП.
- 408x248 - 2шт - лицо - с 4 сторон кромка
- 316x250 - 4шт - верх и низ - с трех сторон кромка: 2 стороны по 316 и 1 по 250
- 374x316 - 4шт - боковые - кромка по стороне 374
- 354x214 - 2шт - тыл (можно сделать кромку по стороне 214, тогда вторая сторона будет по длине не 354, а 353 - но это верхний торец ФИ, его и так не видно)
- 80x214 - 2шт - СЧ тыл
- 58x214 - 2шт - СЧ низ
Файл для мебельной программы pro100 прикладываю - там готовая колонка с размерами под 18мм материал.
Лицевые панели фрезеровал в компании frezerbro. За основу брал вот этот cdr файлик из вот этого поста на вегалабе.

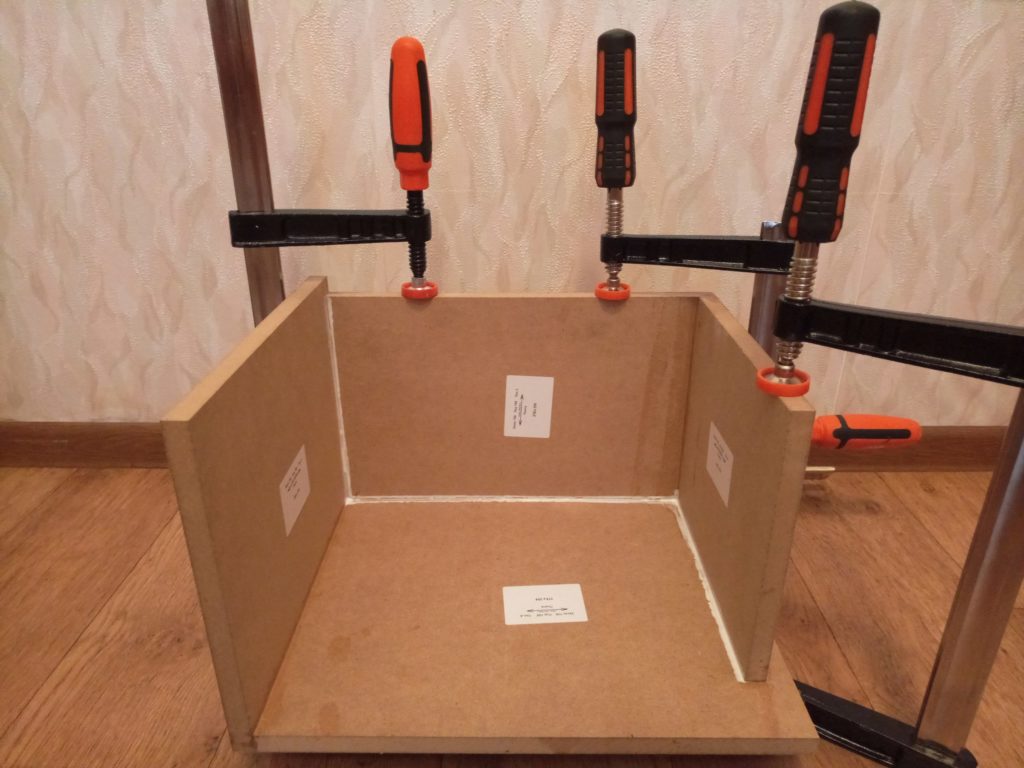

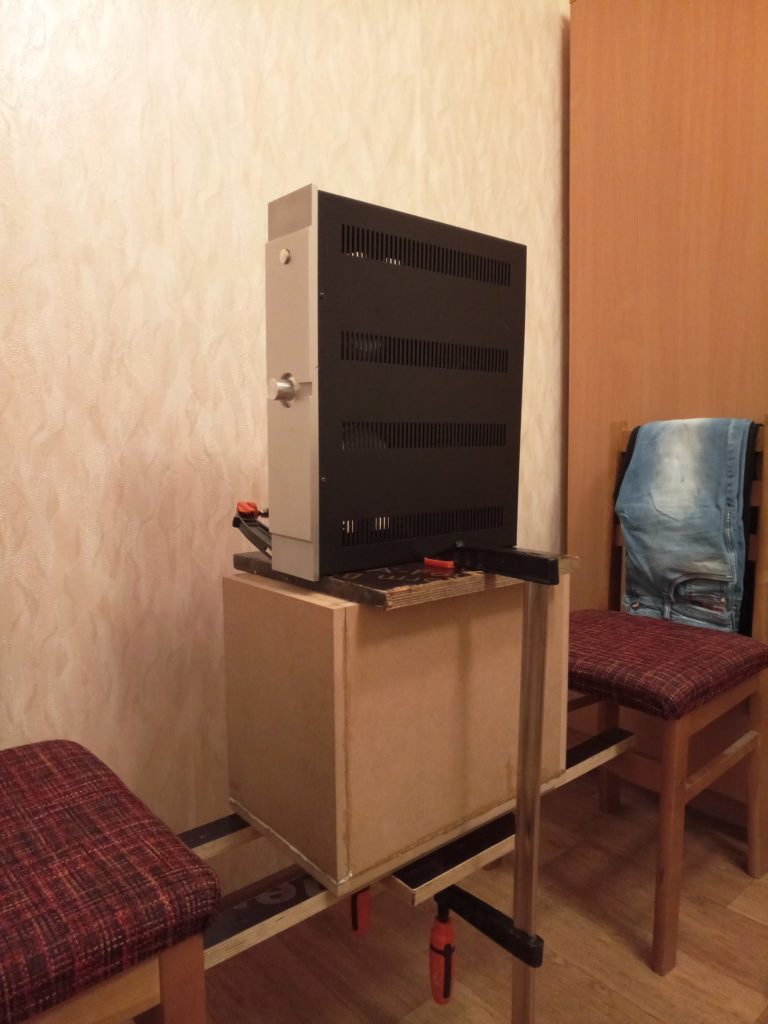

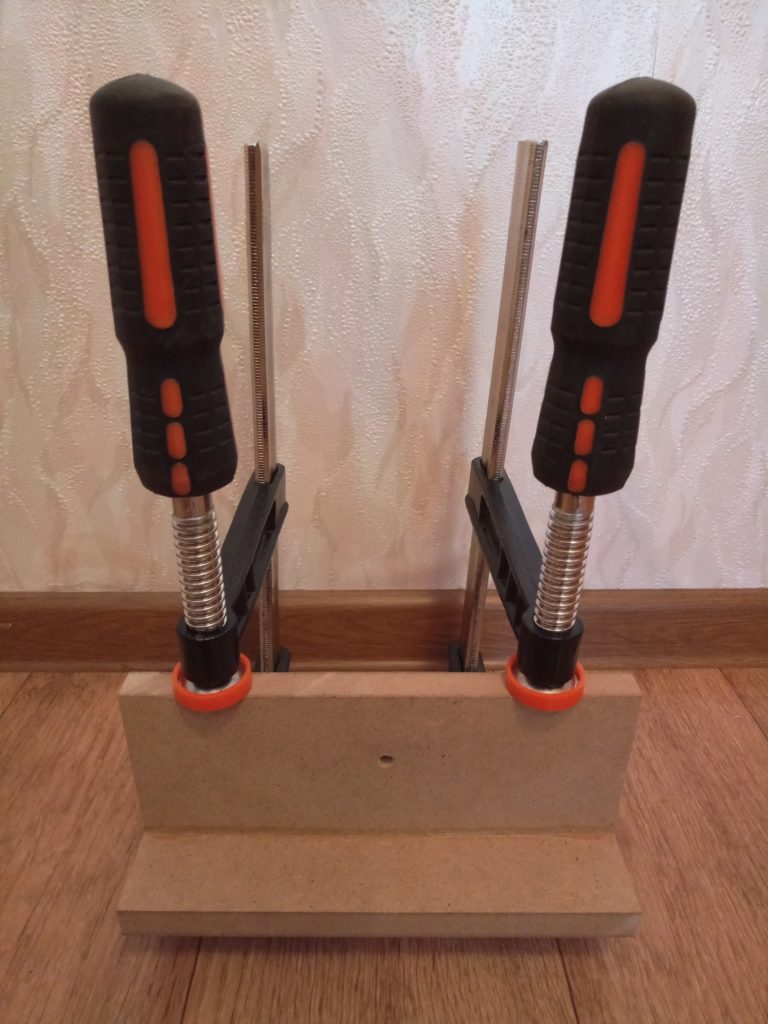

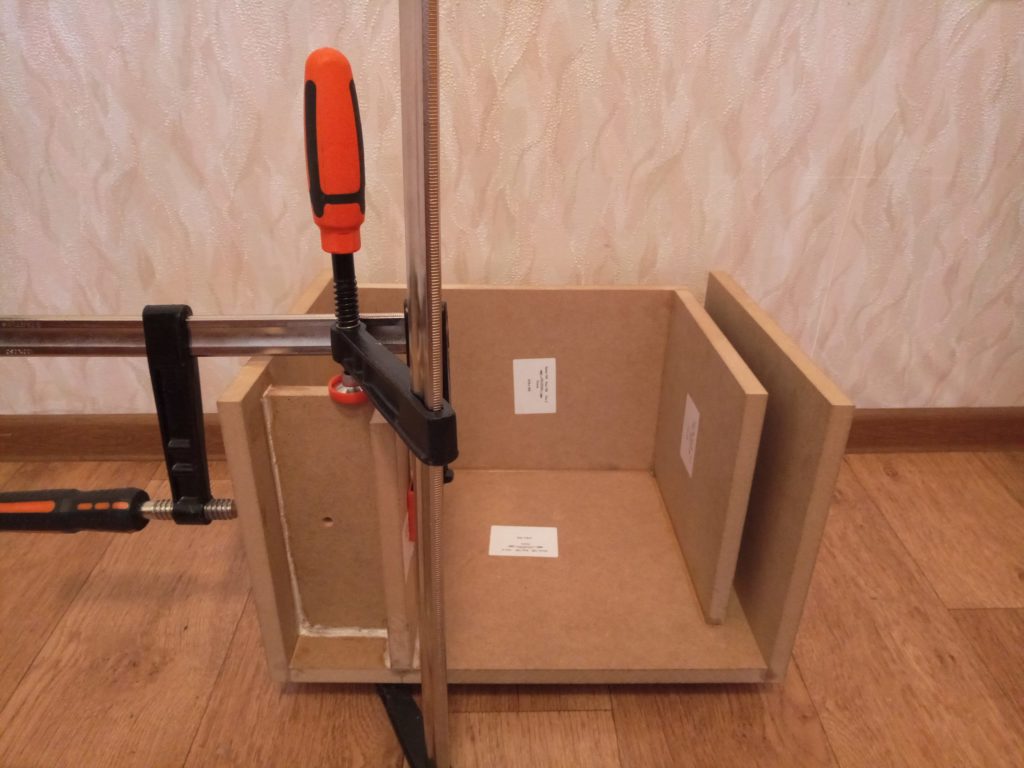

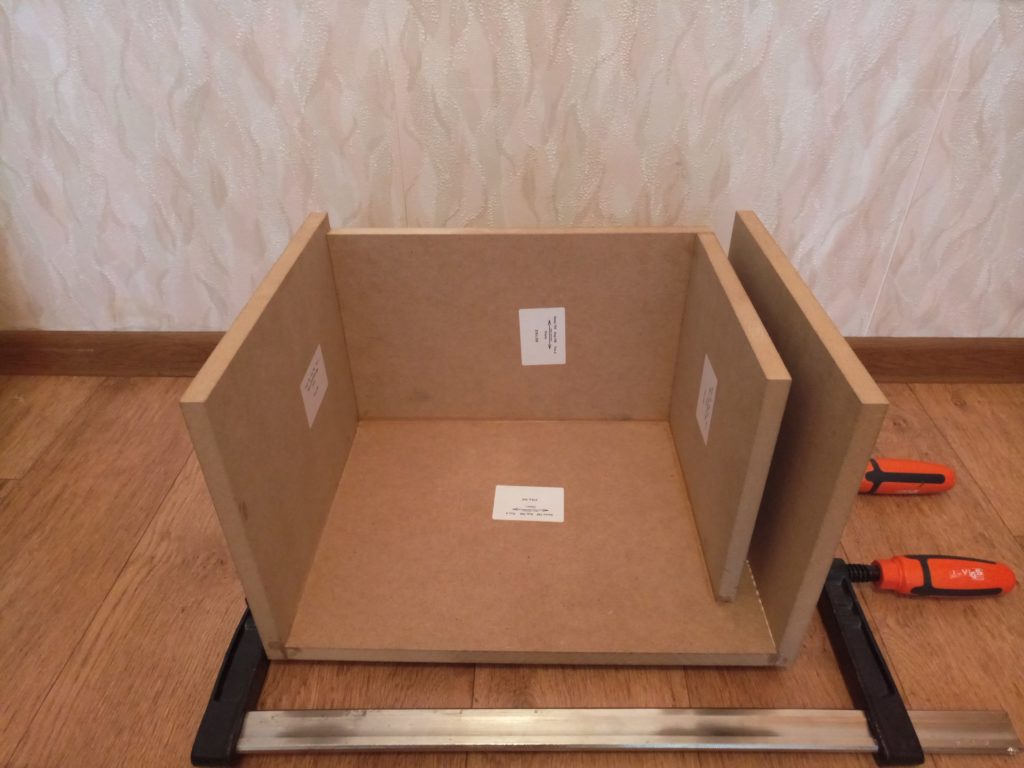

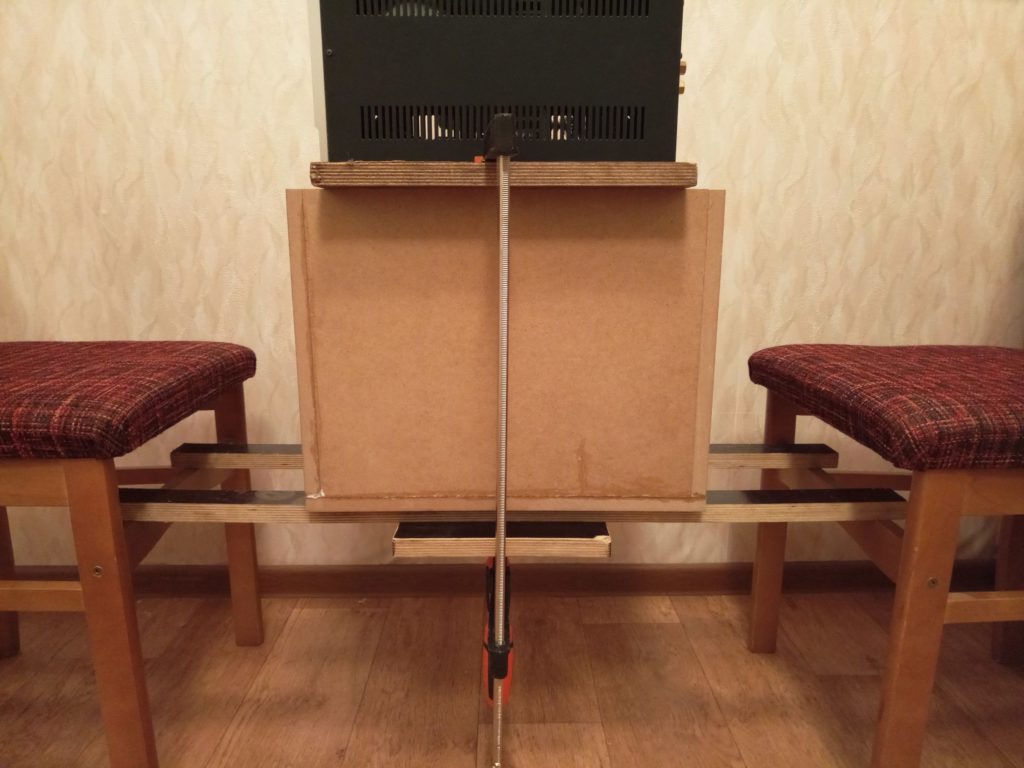

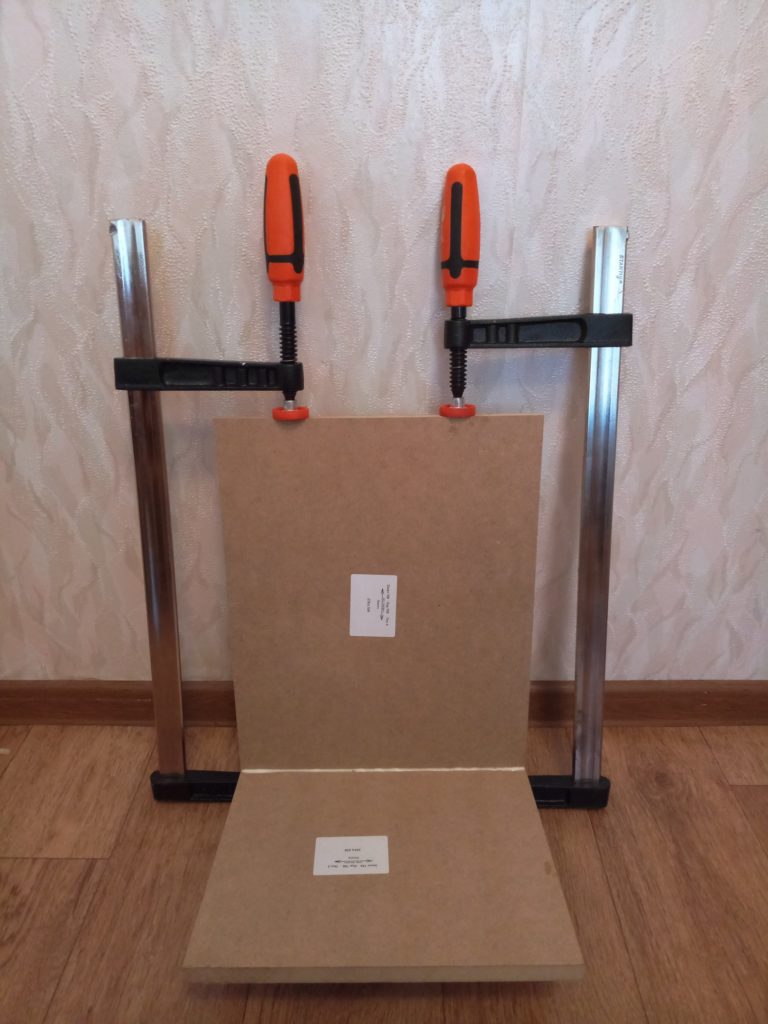

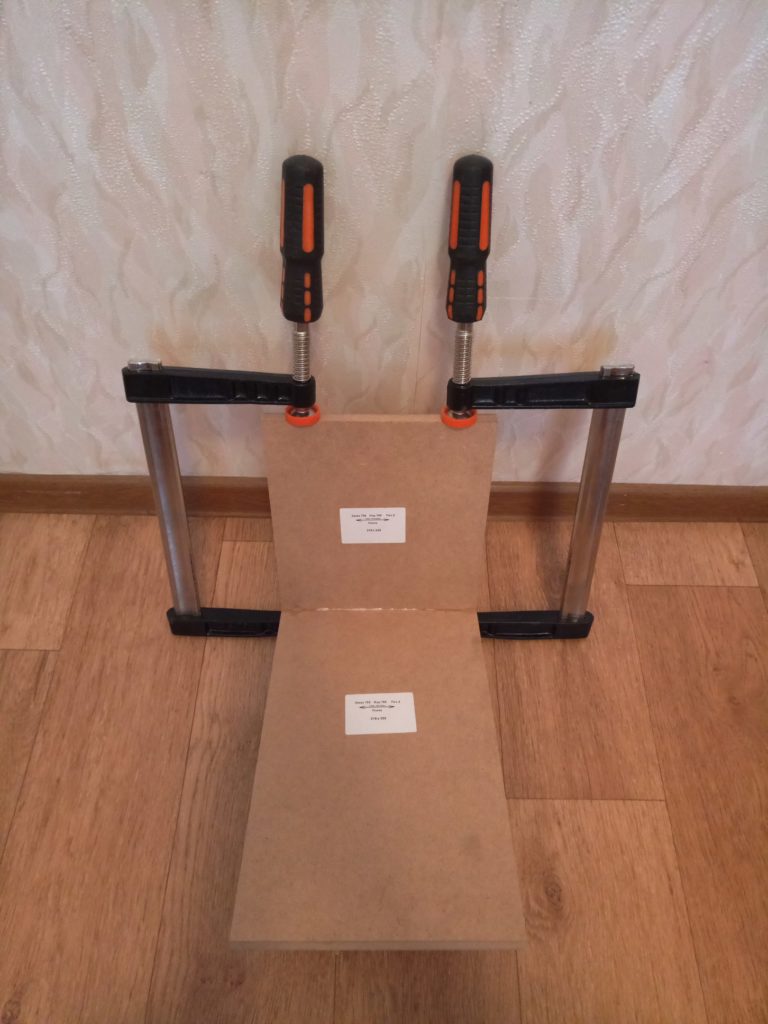

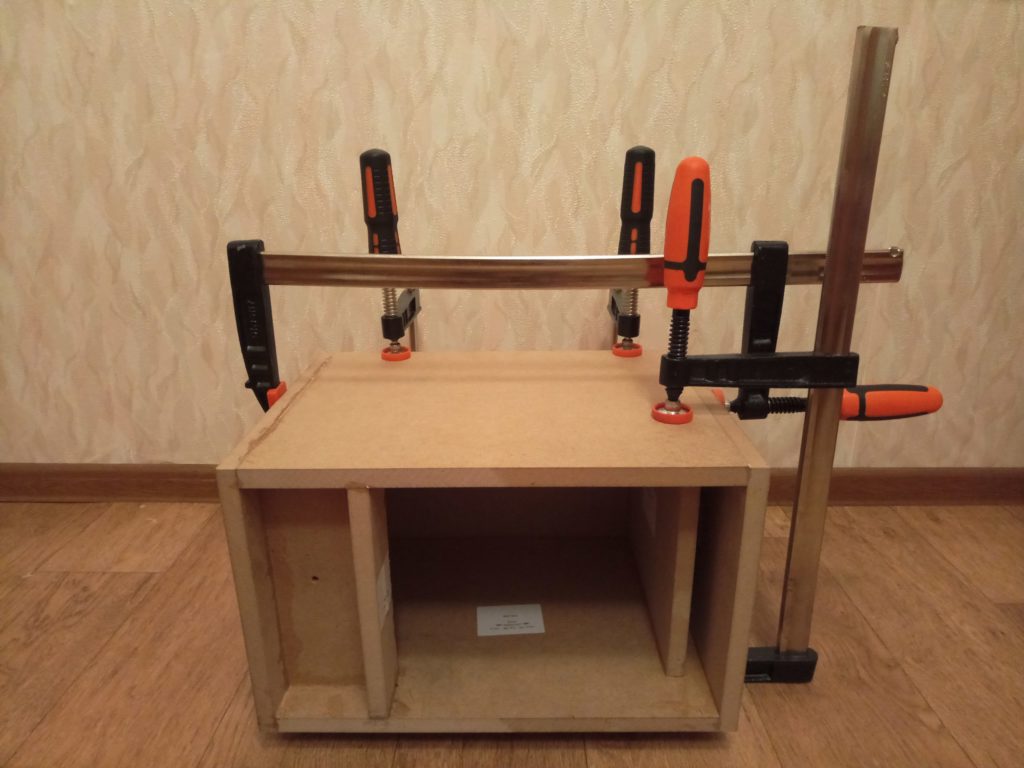

Склеивал по очередности из этого поста на вегалабе. На случай сноса темы оттуда дублирую картинки сюда.
Клеил на клей “Дисперсия ПВА”. По сути, это обычный ПВА, но с пластификатором. Удобно, что излишки оттираются влажной тряпкой даже через неделю. Но сами швы так прочно берутся, что, когда чуть-чуть не под 90 градусов склеились детали, на следующий день пытался чуть-чуть подразорвать клей, чтобы пересклеить. Закончилось все треснувшей ДСП. Так что клей крепче, чем ДСП, высыхает быстро, от рук легко отмывается. Очень удобно.

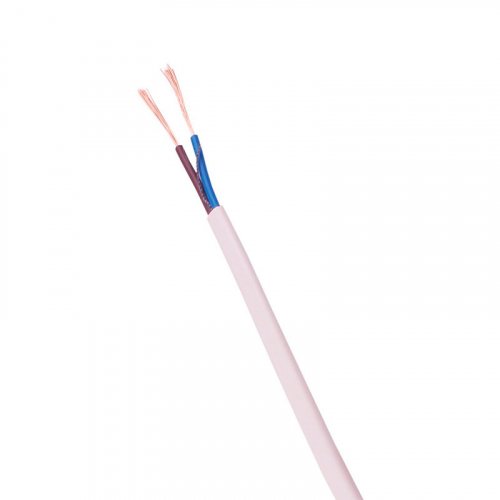

Кабель для разводки внутри колонки использовал направленный полированный бескислородный из позолоченной меди самый аудиофильский 0.75 многожильный электрический ШВВП 50 копеек за метр.

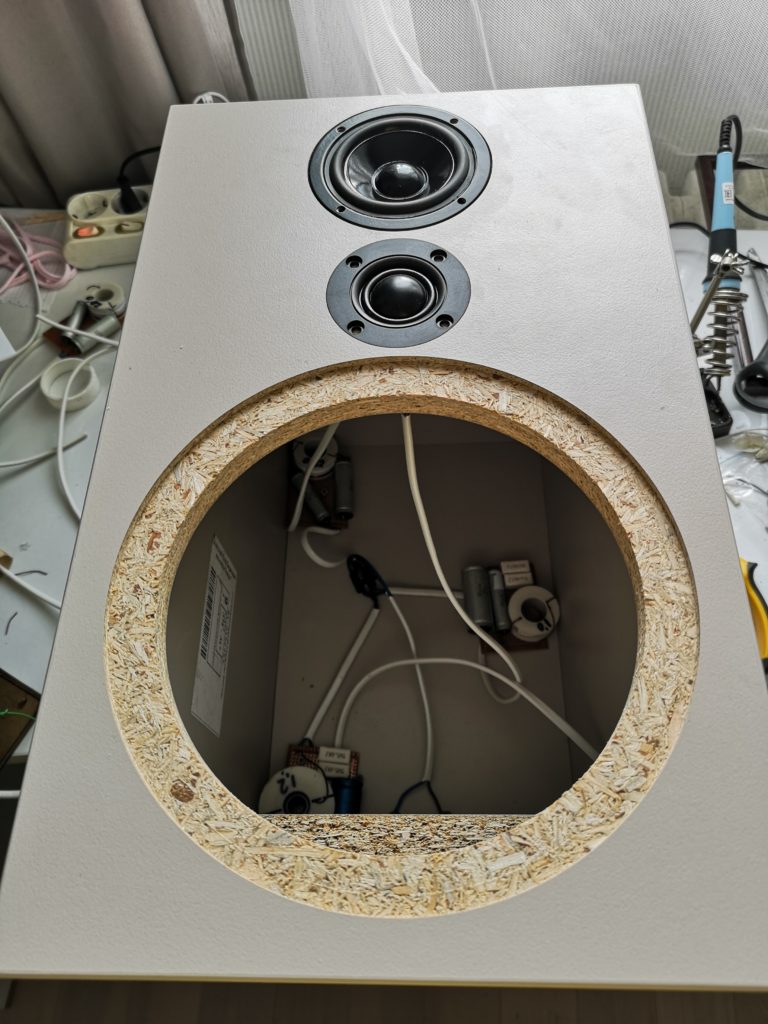

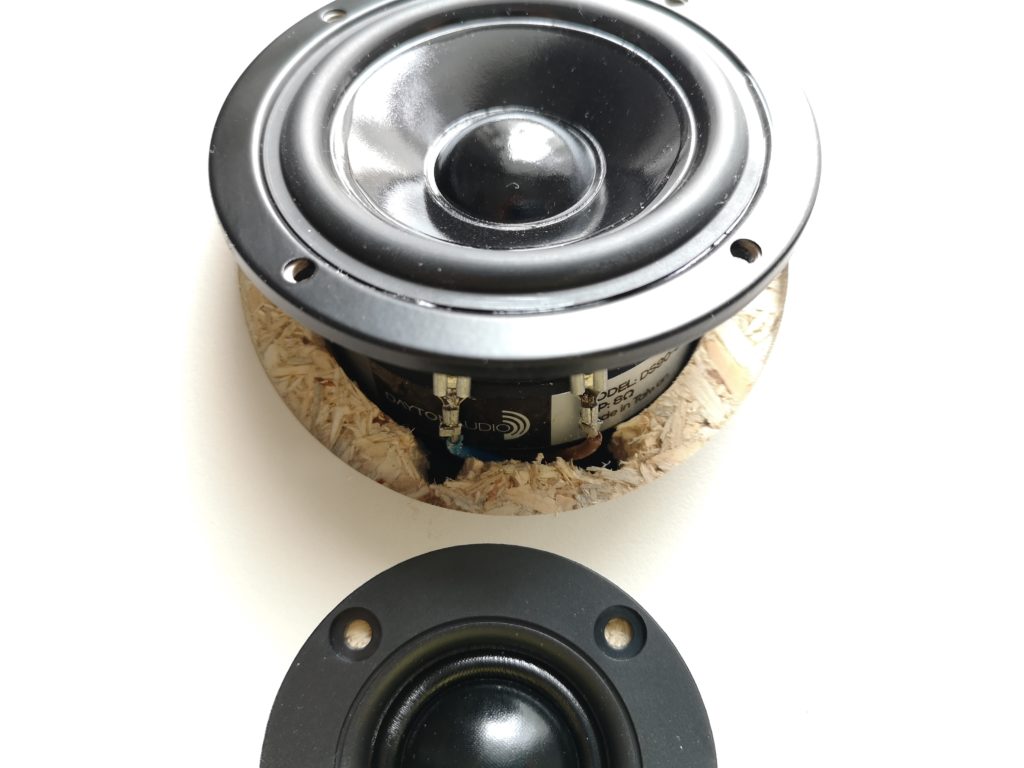

Единственное, пришлось подпиливать отверстия под провода мида, потому что у мида магнит почти полностью закрывает дырку, провода уже не пролазят.

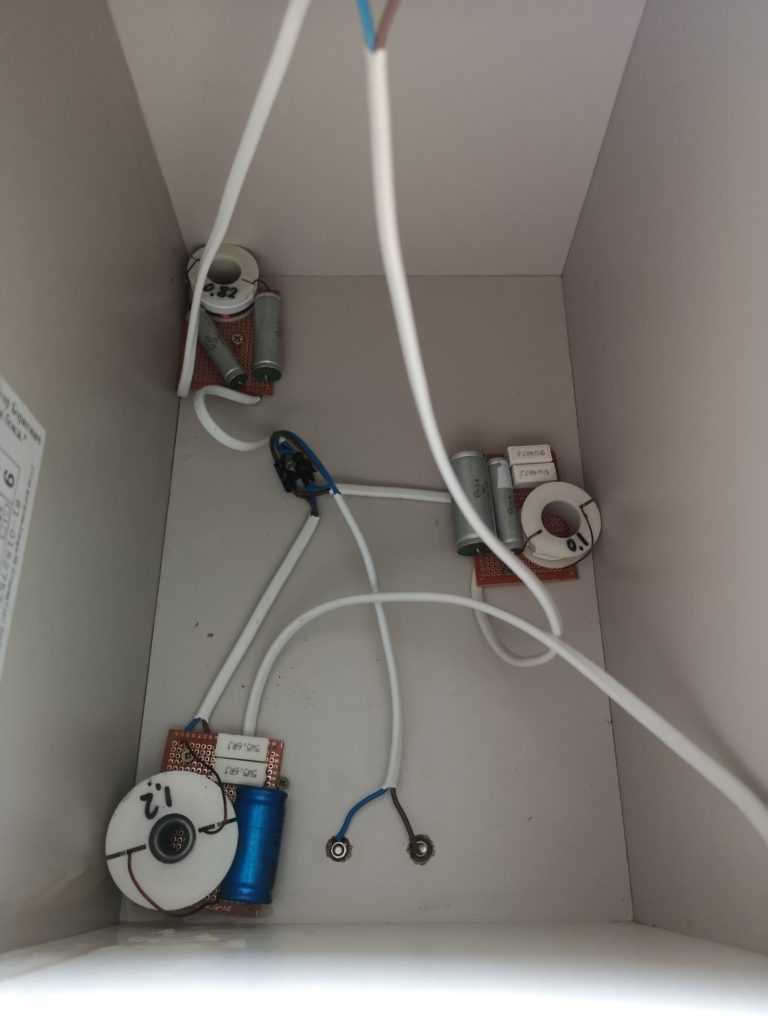

Все остальное довольно просто. Собираем фильтры и “дорисовываем остальную часть совы” :

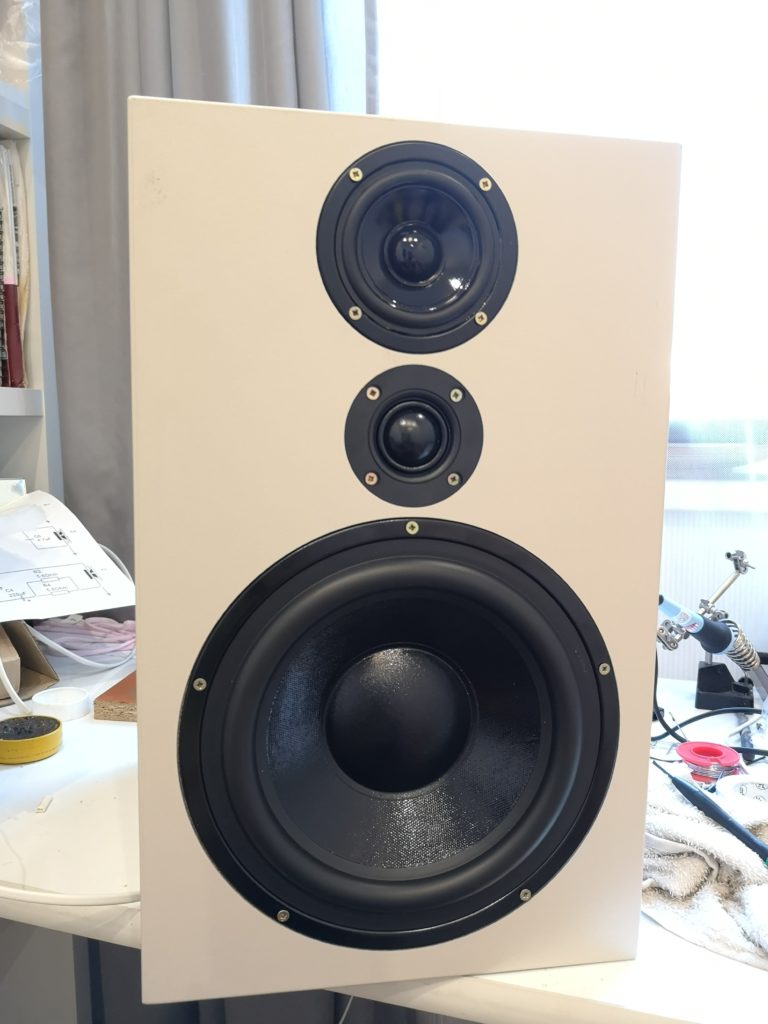

Звучат офигенно. Детализация верхних частот поражает. Расслышал все огрехи сжатия музыки на ютубе в них. Сабвуфер с ними совсем не нужен. Тем более, что используется Dual voice coil НЧ динамик с двумя обмотками, которые соединены параллельно.

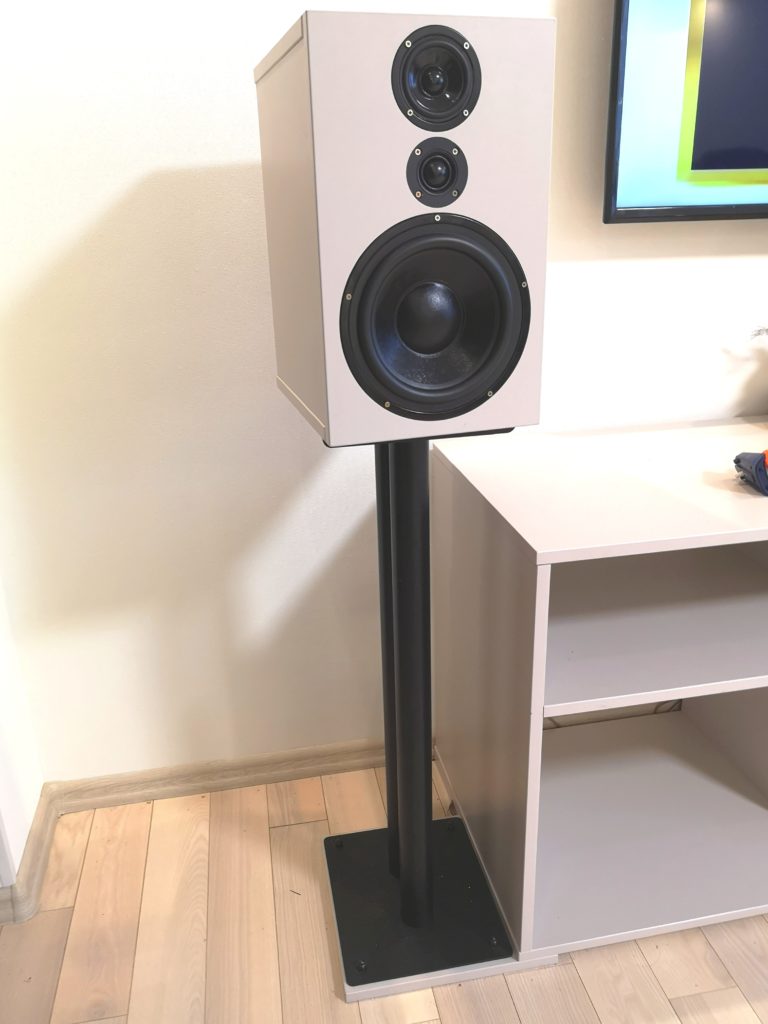

Формат колонок полочный, но звучат, как напольные. Непонятно, откуда из них столько звука. Словами не передать. Приходите в гости послушать :))
Когда собрал и ходил восхищался, думал - эффект новизны, привыкну, вау-эффект уйдет. Но прошло уже несколько месяцев и не было ни разу с момента их сборки такого, чтобы я не отметил, что они классно звучат при прослушивании чего-либо.
Отдельная благодарность автору Алексею Александрову за такой удачный проект.
